本系列機架可與各種立式擺線針輪減速機相配，可配套選用各種聯(lián)軸器，若與齒輪減速機配套，連接尺寸由本公司自選調(diào)整，為安裝雙端面機械密封，配備LWJ、LDJ、LSJ等增高型，除LWJ的H值和LDJ、LSJ的H及H2值增大以外，其余尺寸均未變動。

---

型號標定意義及示例

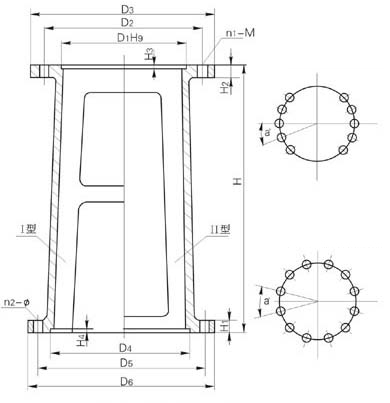

機架代號	H1	H2	H3	H4	輸入端接口				輸出端接口					WJ型		LWJ型
					D1	D2	D3	n1-M	D4	D5	D6	a°	n2-φ	H	重量（kg）	H	重量（kg）
WJ  A 30 LWJ  B	20	15	4 4	6	140 200	160 230	190 260	4-M10 6-M12	240	285	315	Ⅰ20 Ⅱ30	10-φ14 12-φ14	450	34	600	43
WJ  A 35 LWJ  B	24	15	5	6	170	200	230	6-M10 6-M12	260	320	360	Ⅰ20 Ⅱ30	10-φ14 12-φ14	500	46	650	54
WJ  A 40 LWJ  B	24	15	4	6	200 230	230 260	260 290	6-M10 6-M12	260	320	360	Ⅰ20 Ⅱ30	10-φ14 12-φ14	500	46	650	54
WJ  A 45 LWJ  B	24	15	5	6	200	230	260	6-M10 6-M12	260	320	360	Ⅱ20 Ⅱ30	10-φ14 12-φ14	500	49	650	57
WJ  A 55 LWJ  B	30	20	6 5	6	270	310 305	340	6-M10 8-M16	325	400	435	30	12-φ14	540	75	690	83
WJ  A 65 LWJ  B	34	20	6	6	316	360	400	8-M12 8-M16	350	420	460	30	12-φ18	600	96	750	107
WJ  A 70 LWJ  B	34	20	6 5	6	316（320） 320	360	400	8-M12 8-M16	350	420	460	30	12-φ18	600	96	750	107
WJ  A 80 LWJ  B	38	25	6 5	8	345 360	390 410	430 460	8-M16 8-M20	380	455	495	30	12-φ18	640	130	790	139
WJ  A 90 LWJ  B	40	25	7	8	400	450	490	12-M16 12-M20	430	510	555	30	12-φ23	660	168	860	183
WJ  A 100 LWJ  B	40	25	9 5	10	455（460） 470	520	580	12-M20	480	560	600	22.5	165-φ23	700	205	900	224
WJ  A 110 120A LWJ  B	40	30	11 6	10	520	590	650	12-M20	560	650	700	22.5	16-φ27	800	257	1000	274
WJ  A 130 140A LWJ  B	44	30	11 9	10	680	800	880	12-M30	720	810	880	18	20-φ27	900	318	1200	365
WJ  A 150 160 LWJ  B	50	35	14 10	12	820	940	1020	16-M30	840	940	1020	22.5	16-φ33	1000	420	1300	480
WJ  A 180 LWJ  B	55	40	14 10	12	960	1080	1160	20-M30	970	1080	1160	18	20-φ33	1100	560	1400	630

注：增高后的LWJ型機架，其內(nèi)部中間高度可同時容納207型雙端面機械密封及SF型三分式聯(lián)軸器。
