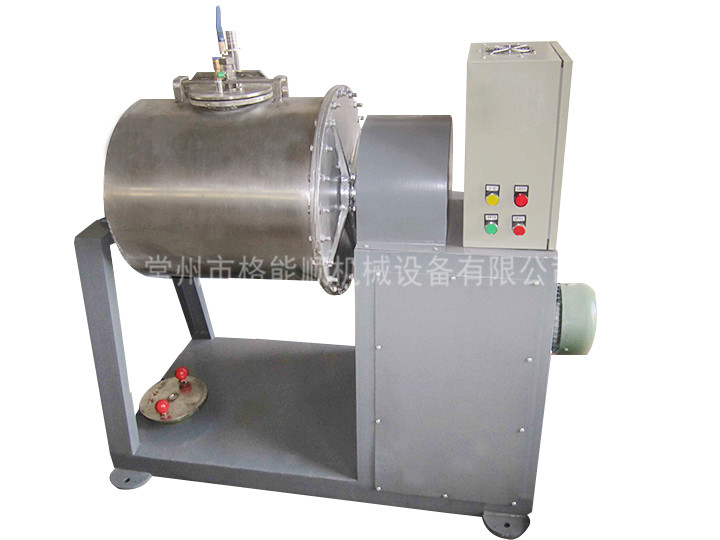

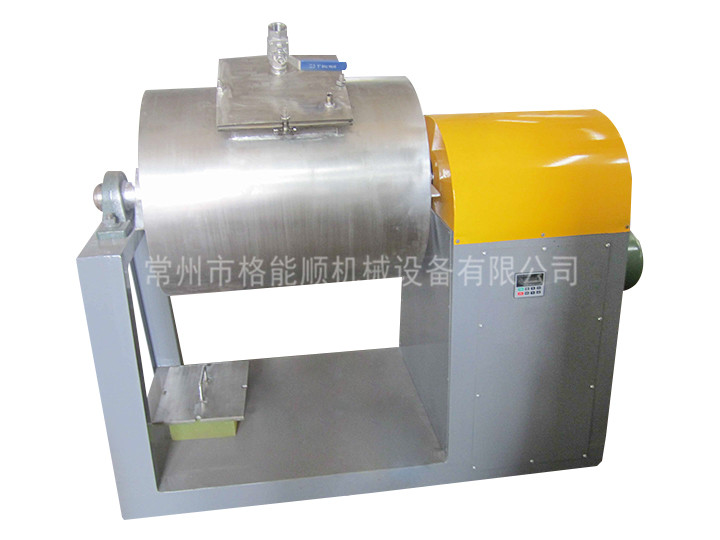

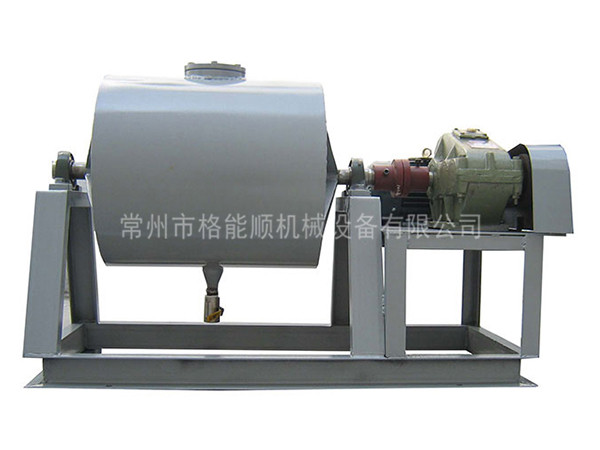

臥式濕法球磨機
工作原理
WSM型臥式球磨機的結構特點是：有一個水平放置、繞水平軸旋轉的中空筒體。筒體內裝有粉磨介質和被磨物料。當筒體旋轉時介質和物料被提升，到一定高度后受重力作用下落。介質運動使物料受到擠壓、摩擦、沖擊、磨剝、剪切等作用而粉碎。
WSM型臥式球磨機不論結構還是流程配置都成熟，操作簡單方便，工作可靠，對工作條件的適應能力強，可進行干式、濕式或潤滑式粉磨，可進行粗、細或超細粉磨，產品粒度范圍從5mm~1μm左右，可處理各種硬度的物料。
氧化鋁內襯。該機可選尼龍、四氟乙烯、不銹鋼、氧化鋁、錳鋼等內襯，并可根據用戶要求配變頻調速機構。
技術參數
|
型式 |
容積（L） |
φD |
L |
電機功率 |
轉速 |
入料口 |
出料閥 |
|
WSM-20 |
20 |
φ290 |
300 |
0.55 |
53 |
180 |
1 |
|
WSM-40 |
40 |
φ370 |
380 |
0.55 |
50 |
180 |
1 |
|
WSM—60 |
60 |
φ420 |
420 |
0.75 |
46 |
180 |
1 |
|
WGM-100 |
100 |
φ500 |
520 |
2.2 |
40 |
180 |
1.5 |
|
WGM-200 |
200 |
φ630 |
650 |
3 |
35 |
200 |
1.5 |
|
WSM—300 |
300 |
φ720 |
750 |
5.5 |
31 |
210 |
7.5 |
|
WSM—500 |
500 |
φ870 |
870 |
5.5 |
28 |
230 |
2 |
|
WSM—800 |
800 |
φ1070 |
1010 |
7.5 |
28 |
230 |
2 |
|
WSM—1000 |
1000 |
φ1090 |
1100 |
7.5 |
21 |
300 |
2 |
|
WSM—1500 |
1500 |
φ1250 |
1300 |
11 |
18 |
400 |
2.5 |
|
WSM—2000 |
2000 |
φ1370 |
1400 |
11 |
18 |
400 |
2.5 |
|
WSM—3000 |
3000 |
φ1570 |
1600 |
15 |
16 |
500 |
3 |
|
WSM—5000 |
5000 |
φ1860 |
1900 |
22 |
16 |
500 |
3 |
